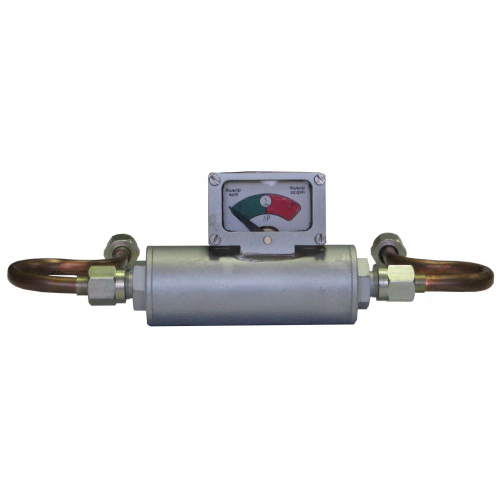

Индикаторы перепада давления ИП-5ДЛ(П), ИП-10ДЛ(П)
Индикаторы перепада давления предназначены для наблюдения за степенью засорения фильтра природного газа в процессе эксплуатации по контролю перепада давления, что позволяет своевременно производить промывку либо замену фильтрующего элемента.
Технические характеристики
| Наименование параметра | Тип изделия | |
|---|---|---|
| ИП-5ДЛ(П)* | ИП-10ДЛ(П)* | |
| Рабочая среда | природный газ по ГОСТ 5542-87 | |
| Диапазон окружающей среды, °С | от -40 до +60 | |
| Диапазон рабочей среды, °С | от -30 до +60 | |
| Максимальное рабочее давление, МПа (кгс/см²) | 1,2(12,24) | |
| Номинальный перепад давления срабатывания, кПа (кгс/см²) | 5,01(0,051) | 10,2(0,102) |
| Допустимая погрешность номинального перепада, кПа (кгс/см²) | ±0,5(±0,005) | ±1(±0,01) |
| Максимально допустимое значение разности давления на входе и выходе индикатора не приводящее к выходу из строя, МПа (кгс/см²) | 1,8(18,36) | |
| Габаритные размеры, мм, не более | 240 х 110 х 72 | |
| Строительная длина, мм | 140 | |
| Присоединение | накидные гайки 8-22А ГОСТ 13957-74 | |
| Масса, кг | 0,6 | |
| Гарантийный срок, лет | 1 | |
| Срок службы, лет | 12 | |
*Варианты исполнений по расположению входных патрубков: (Л) - вход газа слева, (П) - вход газа справа.

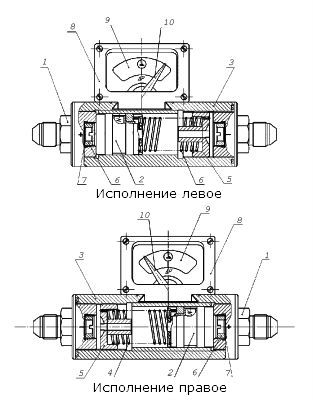

Функциональная схема индикатора давления газа:
1-фланец; 2-поршень с магнитом; 3-корпус; 4-пружина рабочая; 5-втулка упорная; 6-втулка; 7-фильтр; 8-рамка и корпус с подпятниками; 9-шкала; 10-ось с магнитом и стрелка

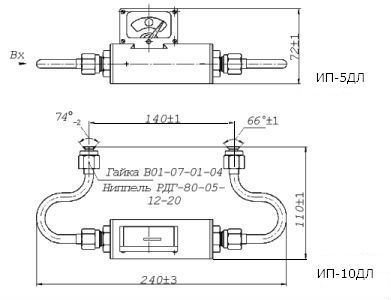

Габаритно-монтажная схема
