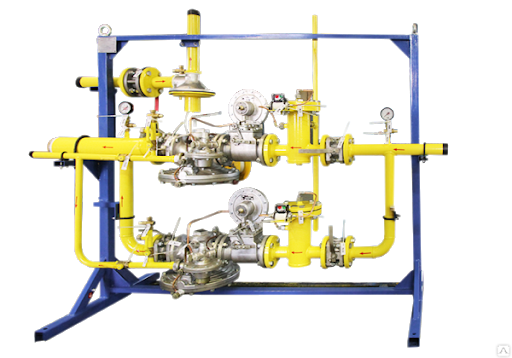

Газорегуляторные установки с узлом учета газа ГРУ-13-2НВ-ПУ1, ГРУ-15-2НВ-ПУ1, ГРУ-16-2НВ-ПУ1
Установки газораспределительные ГРУ-13-2НВ-ПУ1, ГРУ-15-2НВ-ПУ1, ГРУ-16-2НВ-ПУ1 предназначены для очистки газа от механических примесей, редуцирования высокого или среднего давления на низкое, а также прекращения подачи газа при аварийном изменении заданного уровня выходного давления, учета объема газа. Устройства имееют две линии редуцирования, узел учета газа и два регулятора на низкое и высокое давление при последовательой установке регуляторов.
Технические характеристики
| 13-2НВ-ПУ1 | 15-2НВ-ПУ1 | 16-2НВ-ПУ1 | |
|---|---|---|---|
| Регулятор давления газа: | |||
| Линия 1 | РДГ-50В, РДГ-50ВM | РДГ-80В, РДГ-80ВM | РДГ-150В |
| Линия 2 | РДГ-50H, РДГ-50HM | РДГ-80H, РДГ-80HM | РДГ-150H |
| Давление газа на входе, Рвх, МПа | |||
| Рвх, 1 | 1,2 | 1,2 | 1,2 |
| Рвх, 2 | 0,6 | 0,6 | 0,6 |
| Диапазон настройки давления газа на выходе, кПа: | |||
| Рвых, 1 | 60–600 | 60–600 | 60–600 |
| Рвых, 2 | 1,5–60 | 1,5–60 | 1,5–60 |
| Пропускная способность (для газа плотностью g = 0,73 кг/м³), м³/ч: | 6200 | 11 600 | 25 600 |
| Габаритные размеры, мм*: | |||
| длина, L | 1900 | 3100 | 3900 |
| ширина, B | 1400 | 1400 | 1400 |
| высота, H | 1700 | 1700 | 1700 |
| Масса, кг* | 620 | 830 | 980 |
* Габаритные размеры и массу изделий уточнять при заказе, в таблице указаны справочные данные.
Купить ГРУ-13-2НВ-ПУ1, ГРУ-15-2НВ-ПУ1, ГРУ-16-2НВ-ПУ1 в Ростове-на-Дону
Основное направление деятельности компании – обеспечение промышленных предприятий надежным оборудованием. ГРУ-13-2НВ-ПУ1, ГРУ-15-2НВ-ПУ1, ГРУ-16-2НВ-ПУ1 полностью соответствуют заявленным техническим параметрам и готовы к эксплуатации в условиях интенсивных нагрузок. Мы берем на себя организацию доставки в Ростов-на-Дону.
Прямое сотрудничество с производителями и поставщиками позволяет предлагать прозрачные условия ценообразования. Узнать окончательную стоимость оборудования с учетом доставки можно двумя способами: позвонить по контактному телефону или заполнить форму обратной связи. В ответ на запрос вы получите счет с детализацией всех позиций.
Особое внимание уделяем техническому консультированию. У наших специалистов можно получить развернутую информацию по монтажу, пусконаладке и совместимости узлов. Это помогает клиентам принимать взвешенные решения. Компания гарантирует оперативную обработку заявок и четкое соблюдение договоренностей при поставках оборудования в ваш регион.
Пункт работает следующим образом.
Газ по входному трубопроводу через входной кран 1 и фильтр 7 поступает на счетчик газа 9, а затем к регулятору давления газа первой ступени редуцирования 11, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне. От регулятора через первую выходной кран 18 газ поступает на вторую ступень редуцирования, где происходит снижение давления газа до установленного значения, и через второй выходной кран 19 поступает к потребителю. В пункте предусмотрен выход после первой ступени редуцирования газа. При использовании пункта в двухступенчатом режиме, выходной патрубок первой ступени должен быть заглушен.
При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 17 и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывают предохранительно-запорные клапаны, перекрывая подачу газа.
На фильтре 7 установлен манометр 8 для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.
В случае ремонта оборудования газ поступает к потребителю по байпасу. Регулирование давления газа производится двумя последовательно установленными кранами 20, 21, обеспечивающими плавность установки давления. Контроль давления производится по выходным манометрам 6, 14.
Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.
На входном газопроводе после входного крана 1, после регуляторов давления газа 6, 12 и на байпасах предусмотрены продувочные трубопроводы.
В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».

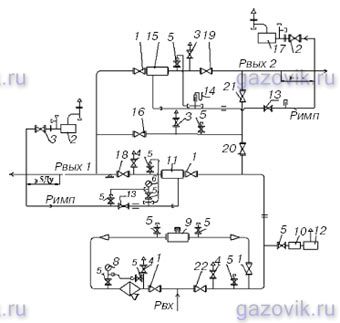

Схема пневматическая функциональная:
1, 2, 3, 4, 5, 13, 18, 19, 20, 21, 22 — краны шаровые; 6 — выходной манометр; 7 — фильтр типа ФГ; 8 — входной манометр; 9 — газовый счетчик; 10 — регулятор (для отопления); 11 — регулятор давления газа; 12 — газогорелочное устройство; 14 — водяной манометр (не комплектуется); 15 — регулятор давления газа; 16 — кран шаровой с механическим приводом; 17 — предохранительный сбросной клапан
Габаритный чертеж газорегуляторной установки ГРУ*:
1 — Рвх; 2 — вход предохранительного сбросного клапана; 3 — Рвых.2; 4 — подвод импульса к регулятору; 5 — продувочный патрубок; 6 — выход предохранительного сбросного клапана; 7 — выход предохранительного сбросного клапан; 8 — Рвых.1
* Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.
