Пункты газорегуляторные блочные* ПГБ-13-2НВ-ПУ1, ПГБ-15-2НВ-ПУ1, ПГБ-16-2НВ-ПУ1

Схема пневматическая функциональная:
1 — запорная арматура; 2 — фильтр; 3 — входной манометр; 4 — регулятор давления газа № 1; 5 — предохранительный сбросной клапан № 1; 6 — кран трехходовой; 7 — регулятор давления газа (на отопление); 8 — газогорелочное устройство; 9 — регулятор давления газа № 2; 10 — предохранительный сбросной клапан № 2; 11, 12, 13, 14, 15, 16, 17, 18 — запорная арматура; 19 — выходной манометр

ГРПШ, газорегуляторные установки и пункты газорегуляторные блочные (в дальнейшем пункты) предназначены для редуцирования высокого или среднего давления на требуемое для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления для автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений для очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

— узел фильтра;

— две линии редуцирования давления газа;

— две обводные линии, байпасы.

Принцип работы. Газ по входному трубопроводу через входной кран 1, фильтр 2 поступает к регулятору давления газа 4 первой ступени редуцирования, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне. От регулятора через первую выходную задвижку 11 газ поступает на вторую ступень редуцирования, где происходит снижение давления газа до установленного значения, и через вторую выходную задвижку 14 поступает к потребителю. Контроль выходного давления производится выходными манометрами 19. В пункте предусмотрен выход после первой ступени редуцирования давления газа. Используя пункт в двухступенчатом режиме редуцирования, выходной патрубок первой ступени должен быть заглушен.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 5, 10, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр 3, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 10 кПа.

В случае ремонта оборудования газ поступает к потребителю по обводному газопроводу, байпасу. Регулирование давления газа производится двумя последовательно установленными кранами. Контроль давления производится по выходному манометру.

На входном газопроводе после входного крана, после регуляторов давления газа и на байпасах предусмотрены продувочные трубопроводы.

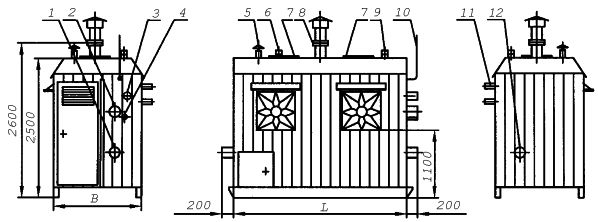

Габаритный чертеж пункта газорегуляторного блочного (ПГБ)*:
1 — Рвх; 2 — Рвых 2; 3 — вход клапана предохранительного сбросного № 2; 4 — подвод импульса к регулятору; 5 — дымоход; 6 — выход клапана предохранительного сбросного № 1; 7 — взрывобезопасный клапан; 8 — дефлектор; 9 — выход клапана предохранительного сбросного № 2; 10 — молниеотвод; 11 — продувочный патрубок; 12 — Рвых 1

* Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.
