Газорегуляторные пункты шкафные ШБДГ-1500
Шкафная комбинированная газорегуляторная установка ШБДГ-1500 с одной линией редуцирования и байпасом предназначена для снижения входного давления природного газа 0,05-0,6 МПа до 1,3-50 кПа.
Технические характеристики ШБДГ-1500
| № | Наименование параметра | Размерность | Величина параметра |
|---|---|---|---|
| 1 | Давление на входе | МПа (кгс/см2) |
0,05 ÷ 0,6 ( 0,5 ÷ 6); 1,2(12)* |
| 2 | Давление на выходе | кПа (мм.вод.ст.) |
1,3 - 50 (130 - 5000) |
| 3 | Специальная регулировка давления на выходе (по требованию заказчика) | кПа (мм.вод.ст.) |
3 ÷ 50 (300 ÷ 5000) |
| 4 | Пропускная способность по природному газу при плотности 0,73 кг/м3 – в режиме «тупик» – |
м3/ч | 0 ÷ 1750 0 |
| 5 | Герметичность затворов запорных устройств | Класс А ГОСТ Р 54808-2011 |
|
| 6 | Максимальный перепад на фильтре в состоянии поставки | МПа (кгс/см2) |
0,01 (0,1) |
| Максимальный перепад на фильтре допустимый в эксплуатации | 0,1 (1) | ||
| 7 | Присоединительные размеры под сварку входного патрубка | мм | Ду = 40 |
| Присоединительные размеры под сварку выходного патрубка | Ду = 50 | ||
| 8 | Габаритные размеры: длина ширина высота |
мм | 670 410 842 |
| 9 | Масса, не более | кг | 65 |
| 10 | Срок службы | лет | 36 |
* - при Рвх от 0,6-1,2 МПа требуется спецрегулировка.
Таблица пропускной способности
| Давление перед регулятором, Р вх., МПа | 1,2* | 0,6 | 0,3 | 0,15 |
|---|---|---|---|---|
| Давление после регулятора, Р вых., Па | 2000 | 2000 | 2000 | 2000 |
| Расход газа, м³/ч (плотность газа р=0,73 кг/м³, при t=20°С и p=0,1013 МПа) | 2000 | 1750 | 1200 | 1000 |
Заводская настройка
| № | Наименование параметра | Размерность | Величина параметра |
|---|---|---|---|
| 1 | Давление на входе | МПа (кгс/см2) | 0,2 ÷ 0,6 (2 ÷ 6) |
| 2 | Давление на выходе | кПа (мм вод. ст.) | 2,00 (200) |
| 3 | Неравномерность регулировки Рвых | % | ±10 |
| 4 | Настройка давления на срабатывание ПСК | кПа (мм вод. ст.) | 2,5±0,1 (250±10) |
| 5 | Настройка давления на срабатывание ПЗК max | кПа (мм вод. ст.) |
2,9÷3,1 (290÷310) |
| Настройка давления на срабатывание ПЗК min | 0,6±0,1 (60±10) |

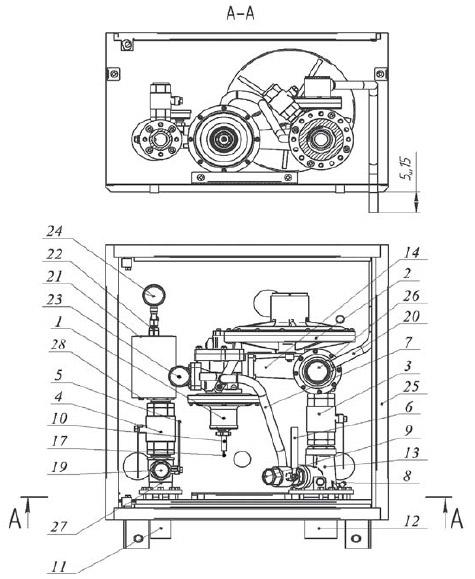

Рис. 1: Шкафная газорегуляторная установка ШБДГ-1500:
1 - Узел ПЗК; 2 - Узел регулятора; 3 - Кран шаровой выхода; 4 - Кран шаровой входа; 5,6 - Краны шаровые байпасной линии; 7 - Шланг линии обратной связи; 8 - Пробка; 9 - Заглушка подключения байпасной линии выхода; 10 - Футорка; 11 - Патрубок входа; 12, 14 - Патрубки выхода; 13 - Фланец выхода; 17 - Указатель срабатывания ПЗК; 19 - Заглушка подключения байпасной линии входа; 20 - Трубка сбросной линии; 21 - Крышка фильтров; 22 - Обратный клапан; 23 - Манометр перепада давления на фильтре; 24 - Манометр Рвх.; 25 - Шкаф; 26 - Узел ПСК; 27 - Фланец входа; 28 - пробка-заглушка.
Купить ШБДГ-1500 в Ростове-на-Дону
Основная задача компании – обеспечить промышленные предприятия качественным оборудованием без посреднических наценок. ШБДГ-1500 протестированы и рекомендованы к эксплуатации в непрерывных циклах. Мы берем на себя логистику и доставку в Ростов-на-Дону. Контроль движения груза осуществляется на всем пути следования.
Для получения точной стоимости оборудования свяжитесь с отделом продаж по телефону. Либо направьте спецификацию через форму обратной связи – наши сотрудники обработают запрос и подготовят расчет с учетом всех параметров. Компания работает с юридическими лицами, предусмотрены различные варианты оплаты.
Инженерная служба проводит бесплатные консультации по техническим характеристикам и условиям эксплуатации. Уточнить совместимость оборудования с уже имеющимися системами можно до момента выставления счета. Доставка в Ростов-на-Дону осуществляется только после тщательной проверки товара на складе. Такой подход позволяет поставлять оборудование, полностью готовое к вводу в эксплуатацию.
