Установки газорегуляторные шкафные УГРШ(К)-50Н(-О), УГРШ(К)-50С(-О), УГРШ(К)-500(-О) с одной линией редуцирования и байпасом

Установка УГРШ(К)-50Н(-О), УГРШ(К)-50С(-О), УГРШ(К)-500(-О) состоит из металлического шкафа, в котором расположено технологическое оборудование. Устройство имеет одну линию редуцирования и байпас.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятия-изготовители:ООО «Газ-Сервис», ООО ПКФ «Экс-Форма»

Условное обозначение

Установки газорегуляторные шкафные УГРШ(К)-50Н(-О), УГРШ(К)-50С(-О), УГРШ(К)-500(-О) с одной линией редуцирования и байпасом

Технические характеристики

Наименование параметра	УГРШ(К)-50Н (-О)	УГРШ(К)-500 (-О)	УГРШ(К)-50С (-О)
Регулятор давления газа	РДК?50Н	РДК-500	РДК-50С1	РДК-50С2	РДК-50С3
Рабочая среда	природный газ по ГОСТ 5542?87
Диапазон входных давлений, МПа	0,025–1,2	0,025–0,6	0,05–1,2	0,1–1,2	0,3–1,2
Диапазон выходных давлений, МПа	0,002–0,005**	0,002–0,005	0,01–0,03***	0,03–0,1	0,1–0,3
Стабильность поддержания выходного давления, %, не более	± 10	± 10	± 10
Диапазон настройки давления клапана?отсекателя, МПа, не уже:
при повышении выходного давления	0,0025–0,0075	0,0025–0,0075
при понижении выходного давления	0,001–0,0045	0,001–0,0045
Диапазон настройки предохранительного сбросного клапана ПСК 25?Н, МПа	1,15 Р_вых
Вид теплоносителя*	продукты сгорания природного газа
Тепловая мощность горелки, кВт*	1,85
Расход газа на горелку, м³/ч*	от 0,16 до 0,25
Время включения горелки, сек., не более	90
Время отключения горелки при отключении подачи газа, сек., не более*	90
Присоединение Д_у входного патрубка Д_у выходного патрубка	5080
Габаритные размеры, мм, не более: длина ширина высота	1000590 2010
Масса, кг, не более	300

Купить УГРШ(К)-50Н(-О), УГРШ(К)-50С(-О), УГРШ(К)-500(-О) в Ростове-на-Дону

Основное направление деятельности компании – обеспечение промышленных предприятий надежным оборудованием. УГРШ(К)-50Н(-О), УГРШ(К)-50С(-О), УГРШ(К)-500(-О) полностью соответствуют заявленным техническим параметрам и готовы к эксплуатации в условиях интенсивных нагрузок. Мы берем на себя организацию доставки в Ростов-на-Дону.

Прямое сотрудничество с производителями и поставщиками позволяет предлагать прозрачные условия ценообразования. Узнать окончательную стоимость оборудования с учетом доставки можно двумя способами: позвонить по контактному телефону или заполнить форму обратной связи. В ответ на запрос вы получите счет с детализацией всех позиций.

Особое внимание уделяем техническому консультированию. У наших специалистов можно получить развернутую информацию по монтажу, пусконаладке и совместимости узлов. Это помогает клиентам принимать взвешенные решения. Компания гарантирует оперативную обработку заявок и четкое соблюдение договоренностей при поставках оборудования в ваш регион.

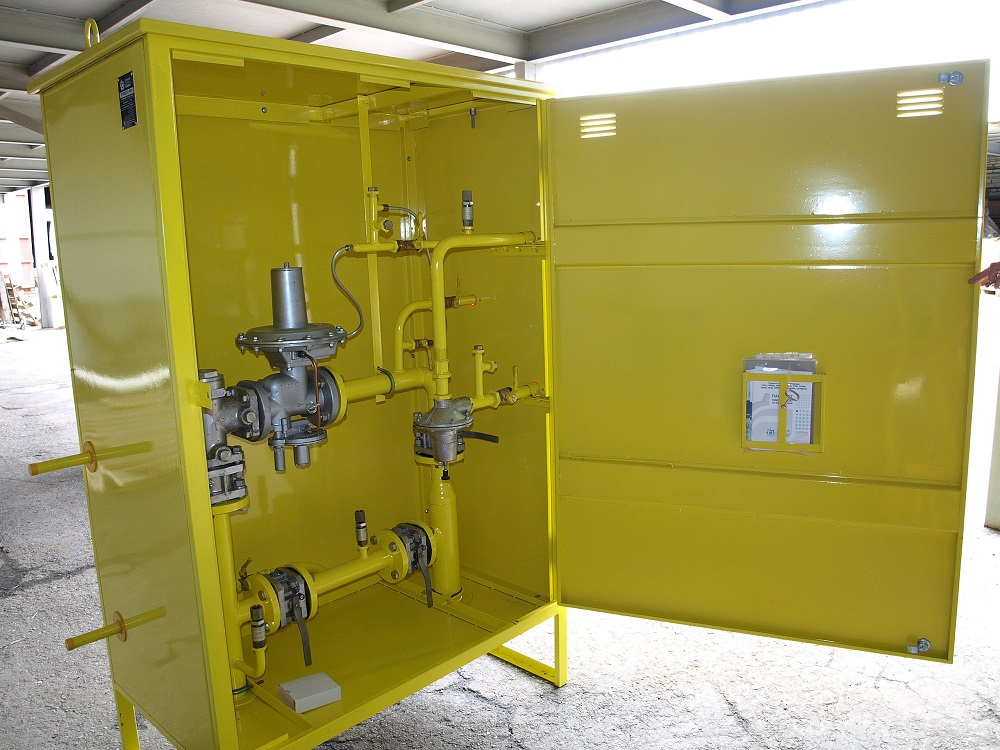

Установки газорегуляторные шкафные представляют собой металлический шкаф с двумя дверками, установленный на раме, на которой смонтировано технологическое оборудование. Под днищем расположен обогреватель, предназначенный для обогрева установки в холодное время года.
