Газорегуляторные пункты шкафные ГРПШ-04-2У1, ГРПШ-07-2У1

от 110 000 ₽

Газорегуляторные пункты ГРПШ-04-2У1, ГРПШ-07-2У1 имеют основную и резервную линии редуцирования. Установки предназначены для понижения входного давления и поддержания его на заданном уровне. В случае выхода из строя оборудования одной линии редуцирования в работу включается резервная.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятия-изготовители: ООО «Газ-Сервис», ООО «Завод ПГО «Газовик», ООО ЭПО «Сигнал», ООО ПКФ «Экс-Форма»

Технические характеристики ГРПШ-04-2У1 и ГРПШ-07-2У1

	04-2У1	07-2У1
Регулятор давления газа	РДНК-400	РДНК-1000
Клапан предохранительный сбросной	КПС-Н	КПС-Н
Рабочая среда	природный газ по ГОСТ 5542-87
Давление газа на входе, Р_вх, МПа	0,6	0,6
Диапазон настройки выходного давления, Р_вых, кПа	2–5	2–5
Пропускная способность (для газа плотностью ρ = 0,73 кг/м³), м³/ч	250	800
Масса, кг*	150	150

* Массу изделий уточняйте при заказе, в таблице указаны справочные данные.

** По заказу возможно изготовление данных ГРПШ с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.

Купить ГРПШ-04-2У1, ГРПШ-07-2У1 в Ростове-на-Дону

Компания осуществляет поставки промышленного оборудования на всей территории РФ. ГРПШ-04-2У1, ГРПШ-07-2У1 входит в перечень стандартного оборудования, доступного к заказу. Доставка в Ростов-на-Дону выполняется после подписания спецификации и внесения предоплаты согласно договору. Юридическое сопровождение гарантирует чистоту сделки и правильность оформления закрывающих документов.

Стоимость оборудования рассчитывается индивидуально. На итоговую цену влияют условия оплаты, объем партии и удаленность объекта. Запросить расчет можно через форму на портале либо по телефону у менеджеров коммерческого отдела. Сотрудник запросит необходимые исходные данные и подготовит предложение в течение согласованного времени.

Консультации проводят технические специалисты, знакомые с устройством оборудования и особенностями его монтажа. Можно уточнить параметры подключения, требования к сетям и необходимость дополнительных комплектующих. Доставка в Ростов-на-Дону осуществляется только после стопроцентной проверки товара на наличие заводских дефектов и соответствия упаковки стандартам перевозки.

Газорегуляторные пункты шкафные ГРПШ-04-2У1, ГРПШ-05-2У1, ГРПШ-07-2У1, ГРПШ-02-2У1, ГРПШ-03М-2У1, ГРПШ-03БМ-2У1

Схема пневматическая функциональная:
1 — запорная арматура; 2 — фильтр; 3 — входной манометр; 4 — регулятор давления газа; 5 — предохранительный сбросной клапан; 6 — кран трехходовой; 7 — регулятор давления газа (на отопление); 8 — газогорелочное устройство; 9 — запорная арматура; 10, 11, 12 — запорная арматура; 13 — выходной манометр

ГРПШ, газорегуляторные установки и пункты газорегуляторные блочные (в дальнейшем пункты) предназначены для редуцирования высокого или среднего давления на требуемое, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

— узел фильтра;

— основная линия редуцирования давления газа;

— резервная линия редуцирования давления газа.

В шкафных пунктах к выходной линии, на расстоянии не менее 5 ДУ от перехода, подключены предохранительный сбросной клапан и импульсный трубопровод.

Принцип работы ГРПШ.

Газ по входному трубопроводу через входной кран 1, фильтр 2 поступает к регулятору давления газа 4, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 9 поступает к потребителю.

Контроль выходного давления производится выходным манометром 13.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 5, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор.

На входном газопроводе установлен манометр 3, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 10 кПа.

В случае ремонта оборудования газ поступает к потребителю через резервную линию редуцирования, где газ по входному трубопроводу через входной кран 1, фильтр 2 поступает к регулятору давления газа 4. Здесь происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 9 газ поступает к потребителю.

Контроль выходного давления производится выходным манометром 13.

На основной и резервной линиях редуцирования после входного крана 1, после регулятора давления газа 4 предусмотрены продувочные трубопроводы.

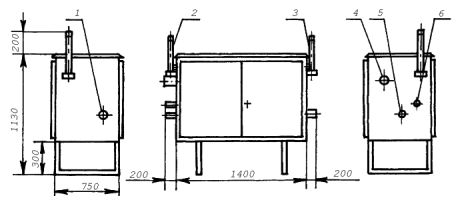

Габаритный чертеж газорегуляторного пункта шкафного (ГРПШ):
1 — Рвх; 2 — выход клапана предохранительного сбросного; 3 — продувочный патрубок; 4 — Рвых; 5 — подвод импульса к регулятору; 6 — вход клапана предохранительного сбросного

Примечание. Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.
