Пункты редуцирования газа «Максимус - 500», «Максимус - 1500», «Максимус - 8000», «Максимус - 20000» с основной и резервной линиями редуцирования

Пункты редуцирования газа Максимус - 500, Максимус - 1500, Максимус - 8000, Максимус - 20000 предназначены для снижения высокого или среднего давления газа до требуемого, автоматического поддержания заданного уровня. Устройства могут исполняться в блоке, в шкафу и на раме.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятие-изготовитель: ООО «Завод ПГО «Газовик»

Кроме блочного исполнения пункты редуцирования Максимус изготавливаются на раме и в шкафу:

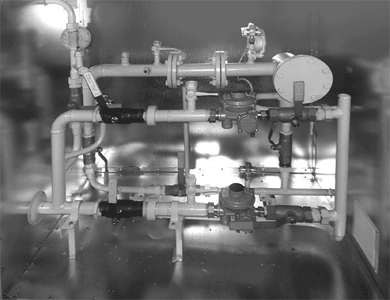

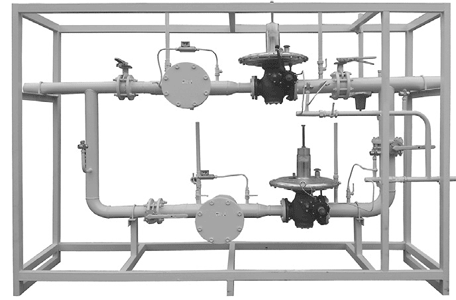

Исполнение в шкафу	Исполнение на раме

Условное обозначение

Пункты редуцирования газа «Максимус - 500», «Максимус - 1500», «Максимус - 8000», «Максимус - 20000» с основной и резервной линиями редуцирования

Типоряды пунктов редуцирования газа «Максимус»

Модель	500	1500	8000	20000
Применяемые регуляторы давления газа	Madas серии RG/2MB Pietro Fiorentini Dival DN25 или аналоги	Madas DN50 GasTeh 122BV DN50 GasTeh серии 127-139BV DN50 или аналоги	Madas DN80-100 или аналоги	Pietro Fiorentini Reval182 GasTeh серии 127-139BV DN50-80 или аналоги

Стандартное климатическое исполнение пунктов — У1 ГОСТ 15150 (в исполнении «УХЛ» — по требованию заказчика). Исполнение на раме — У2–У4.

Купить Максимус - 500, Максимус - 1500, Максимус - 8000, Максимус - 20000 в Ростове-на-Дону

Основная задача компании – обеспечить промышленные предприятия качественным оборудованием без посреднических наценок. Максимус - 500, Максимус - 1500, Максимус - 8000, Максимус - 20000 протестированы и рекомендованы к эксплуатации в непрерывных циклах. Мы берем на себя логистику и доставку в Ростов-на-Дону. Контроль движения груза осуществляется на всем пути следования.

Для получения точной стоимости оборудования свяжитесь с отделом продаж по телефону. Либо направьте спецификацию через форму обратной связи – наши сотрудники обработают запрос и подготовят расчет с учетом всех параметров. Компания работает с юридическими лицами, предусмотрены различные варианты оплаты.

Инженерная служба проводит бесплатные консультации по техническим характеристикам и условиям эксплуатации. Уточнить совместимость оборудования с уже имеющимися системами можно до момента выставления счета. Доставка в Ростов-на-Дону осуществляется только после тщательной проверки товара на складе. Такой подход позволяет поставлять оборудование, полностью готовое к вводу в эксплуатацию.

Пункты редуцирования газа «Максимус» предназначены для снижения высокого или среднего давления до требуемого, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

— узлы фильтрации;
— основная линия редуцирования давления газа;
— резервная линия редуцирования давления газа.

Забор контролируемого давления осуществляется внутри ПРГ.

Принцип работы пункта.

Газ по входному трубопроводу через входной затвор 1, фильтр 2 поступает к комбинированному регулятору давления газа 5, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной затвор 15 поступает к потребителю.

Контроль выходного давления производится выходным манометром 8.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 10, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительный запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор.

На входном газопроводе установлен манометр 7, предназначенный для замера входного давления. Определение перепада давления на фильтрующей кассете осуществляется с помощью индикатора перепада давления. В случае ремонта оборудования газ поступает к потребителю через резервную линию, идентичную основной по составу технологического оборудования.

На основной и резервной линиях редуцирования после входного затвора 1, после регулятора давления газа 5 предусмотрены продувочные трубопроводы. После первого и перед последним в основной и резервной линиях редуцирования запорными устройствами установлены поворотные заглушки 13. Учет расхода газа на отопление газогорелочным устройством 12 осуществляется с помощью счетчика газа 14.

Пункты редуцирования газа «Максимус - 500», «Максимус - 1500», «Максимус - 8000», «Максимус - 20000»

Схема пневматическая функциональная: 1 — кран шаровой (дисковый затвор); 2 — фильтр газовый ФГ с индикатором ИПД; 3 — кран шаровой Ду20; 4 — кран под манометр; 5 — регулятор давления газа; 6, 15 — затвор дисковый с мех. приводом; 7 — входной манометр; 8 — выходной манометр; 9 — кран шаровой; 10 — предохранительный сбросной клапан; 11 — регулятор давления газа, 12 — газогорелочное устройство; 13 — поворотная заглушка; 14 — счетчик газа

Габаритный чертеж пункта редуцирования газа, исполнение в шкафу (ПРГШ):1— Р_вх.; 2 — Р_вых.; 3 — продувочный патрубок; 4 — выход ПСК; 5 — дымоход

Габаритный чертеж пункта редуцирования газа, исполнение в шкафу (ПРГШ):1— Р_вх.; 2 — Р_вых.; 3 — продувочный патрубок; 4 — выход ПСК;

Наименование регулятора	ПРГШ, ГРУ*				Д_у(вход/выход)	Р_вх, МПа	Р_вых, Мпа	Мах. расход, м³/ч	Масса ПГРШ/ГРУ, кг
Наименование регулятора	А, мм	B, мм	C, мм	D/D₁, мм	Д_у(вход/выход)	Р_вх, МПа	Р_вых, Мпа	Мах. расход, м³/ч	Масса ПГРШ/ГРУ, кг
Madas RG/2MB DN50	1900	900	1450	600/1100	50/100	0,6	0,001–0,08	1275	1050/900
Madas RG/2MB DN80	2250	1100	1550	650/1250	80/150	0,6	0,0013–0,02	3400	1350/1200
Madas RG/2MB DN100	2800	1250	1950	700/1600	100/200	0,6	0,0013–0,02	4250	1600/1400
Dival 500 DN25	1300	750	1300	600/1000	25/65	0,6	0,0015–0,3	425	550/400
Dival 600 DN50	1900	900	1450	600/1100	50/100	1,2	0,001–0,44	4540	1050/900
Reval182 DN50	2800	1250	2100	750/1700	50/200	1,2(2,0)	0,001–1,2	12900	1500/1350
122BV DN50	1900	900	1450	600/1100	50/100	1,2	0,001–0,05	1300	1050/900
127BV DN50	2250	1100	1550	650/1250	50/150	1,2	0,001–0,4	6000	1300/1200
127BV DN80	2800	1250	1950	700/1600	80/200	1,2	0,001–0,4	15050	1600/1400
135BV DN50	2250	1100	1550	650/1250	50/150	1,2(2,5)	0,002–0,8	7100	1050/900
135BV DN80	3500	1450	2200	750/1800	80/250	1,2(2,5)	0,002–0,8	20100	1800/1600
139BV DN50	2250	1100	1550	650/1250	50/150	2,5	0,002–1,2	8300	1050/900
139BV DN80	2800	1250	1950	700/1600	80/200	2,5	0,002–1,2	16300	1600/1400

Габаритный чертеж пункта редуцирования газа, исполнение в блоке (ПГБ): 1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 5 — дефлектор; 6 — молниеотвод; 7 — Р_вх. ; 8 — Р_вых.; 9 — продувочный патрубок; 10 — выход ПСК;11 — электрощит; 12 — выключатель

Наименование регулятора	ПГБ*				Д_у(вход/выход)	Р_вх, МПа	Р_вых, Мпа	Мах. расход, м³/ч	Масса, кг
Наименование регулятора	А, мм	B, мм	C, мм	D/D₁, мм	Д_у(вход/выход)	Р_вх, МПа	Р_вых, Мпа	Мах. расход, м³/ч	Масса, кг
Madas RG/2MB DN50	2100	1800	2500	650/1150	50/100	0,6	0,001–0,08	1275	2100
Madas RG/2MB DN80	2400	2100	2500	650/1250	80/150	0,6	0,0013–0,02	3400	2800
Madas RG/2MB DN100	3000	2400	2500	650/1550	100/200	0,6	0,0013–0,02	4250	3300
Dival 500 DN25	1400	1800	2500	650/1050	25/65	0,6	0,0015–0,3	425	1900
Dival 600 DN50	2100	1800	2500	650/1150	50/100	1,2	0,001–0,44	4540	2200
Reval182 DN50	3000	2400	2500	650/1550	50/200	1,2(2,0)	0,001–1,2	12900	3150
122BV DN50	2100	1800	2500	650/1150	50/100	1,2	0,001–0,05	1300	2100
127BV DN50	2400	2100	2500	650/1250	50/150	1,2	0,001–0,4	6000	2700
127BV DN80	3000	2400	2500	650/1550	80/200	1,2	0,001–0,4	15050	3200
135BV DN50	2400	2100	2500	650/1250	50/150	1,2(2,5)	0,002–0,8	7100	2700
135BV DN80	3700	2600	2500	650/1700	80/250	1,2(2,5)	0,002–0,8	20100	3600
139BV DN50	2400	2100	2500	650/1250	50/150	2,5	0,002–1,2	8300	3000
139BV DN80	3000	2400	2500	650/1550	80/200	2,5	0,002–1,2	16300	3400
