Установка газорегуляторная шкафная УГРШ-50-2С

Установка газорегуляторная шкафная УГРШ-50-2С предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунальнбытовых объектов. Устройство состоит из металлического шкафа, в котором смонтировано технологическое оборудование. Для удобства обслуживания в шкафу с двух сторон имеются дверки, обеспечивающие доступ к технологическому оборудованию.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятия-изготовители: ООО «Газ-Сервис», ООО ПКФ «Экс-Форма»

Условия эксплуатации установки должны соответствовать климатическому исполнению У1 ГОСТ 15150.

Технические характеристики

Регуляторы давления газа РДП-50В и РДК-50Н
Рабочая среда природный газ ГОСТ 5542-87
Диапазон входных давлений, МПа 0,1-1,2
Диапазон выходных давлений первой ступени редуцирования, МПа 0,06-0,6
Диапазон выходных давлений, МПа 0,002-0,005*
Пропускная способность, м³/ч
при Рвх=0,05 МПа 300
при Рвх=0,1 МПа 450
при Рвх=0,2 МПа 630
при Рвх=0,3 МПа 800
при Рвх=0,4 МПа 990
при Рвх=0,5 МПа 1150
при Рвх=0,6 МПа 1350
Пределы настройки контролируемого давления клапана предохранительного запорного, МПа
нижний предел 0,003-0,03
верхний предел 0,03-0,75
Давление настройки клапана-отсекателя регулятора РДК-50Н, не уже
нижний предел 0,0025-0,0075
верхний предел 0,001-0,0045
Диапазон настройки предохранительного сбросного клапана первой ступени редуцирования, МПа 1,15
Диапазон настройки предохранительного сбросного клапана второй ступени редуцирования, МПа 1,15
Стабильность поддержания выходного давления, %, не более ±10
Присоединение
вход Ду 50
выход Ду 50
Габаритные размеры, мм, не более
длина 2200
ширина 1400
высота 1850
Масса, кг, не более 1500

* Регулятор поставляется с настройкой Рвых в диапазоне 0,002–0,0035 МПа. В комплект поставляется пружина с диапазоном настройки вых 0,0035–0,005 МПа.

Газорегуляторные пункты шкафные ГРПШ-03Б-07-2ПУ1, ГРПШ-03БМ-01-2ПУ1, ГРПШ-03БМ-04М-2ПУ1, ГРПШ-03Б-04-2ПУ1

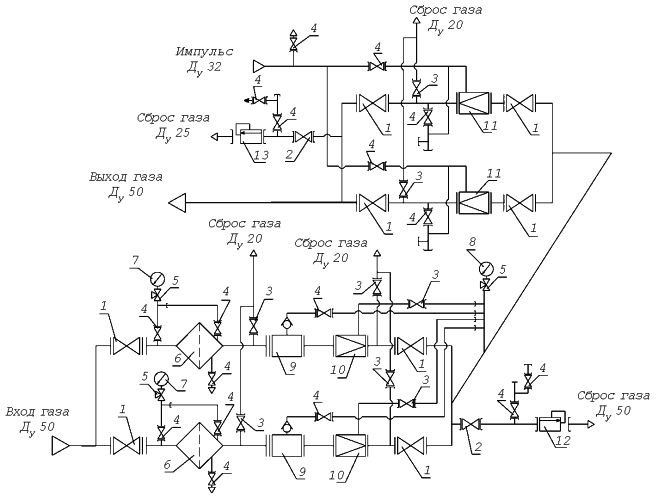

Схема пневматическая функциональная:
1 — кран шаровой ГШК50Ф — 8 шт; 2 — кран шаровой Ду 25 — 2 шт; 3 — кран шаровой Ду 20 — 8 шт; 4 — кран шаровой Ду 15 — 17 шт; 5 — кран трехходовой — 3 шт; 6 — фильтр сетчатый ФГ50 — 2 шт; 7— манометр входной — 2 шт; 8 — манометр выходной — 1 шт (не комплектуется); 9 — клапан предохранительный запорный — 2шт; 10 — регулятор давления газа РДП50В — 2шт; 11 — регулятор давления газа РДК50Н — 2шт; 12 — клапан предохранительный сбросной ПСК25П; 13 — клапан предохранительный сбросной ПСК25Н

Установка состоит из металлического шкафа I, в котором смонтировано технологическое оборудование II. Для удобства обслуживания в шкафу с двух сторон имеются дверки, обеспечивающие доступ к технологическому оборудованию.

В установке используется двухступенчатое редуцирование.

Технологическое газовое оборудование первой ступени редуцирования состоит из двух линий: основной и резервной.

Каждая линия редуцирования состоит из:



    — крана 1 на входе и выходе;
    — фильтра 6. Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтре предусмотрен манометр 7 с клапаном 5. С помощью кранов 4 до и после фильтра измеряется давление в нужной точке. Для слива конденсата из фильтра предусмотрен кран 4, расположенный под фильтром;
    — клапана предохранительного запорного 9, предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного;
    — регулятора давления газа 10, предназначенного для снижения давления газа и поддержания его в заданных пределах;
    — импульсных трубопроводов: к регулятору 10 с краном 3 и клапану предохранительному запорному 9 с краном 4;
    — продувочных трубопроводов (после фильтра и после регулятора) с кранами 3, служащих для сброса газа в атмосферу при проведении ремонтных работ;
    — предохранительного сбросного клапана 12, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном 2 и сбросного трубопровода;
    — для замера давления на выходе установлен клапан 5 под манометр 8.

Технологическое газовое оборудование второй ступени редуцирования состоит из двух линий: основной и резервной . Каждая линия редуцирования состоит из:

    — крана 1 на входе и выходе;
    — регулятора 11, предназначенного для снижения давления газа и поддержания его в заданных пределах, а так же отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;
    — импульсного трубопровода с краном 4;
    — предохранительного сбросного клапана 13, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном 2 и сбросного трубопровода;
    — крана 4 с ниппелем для замера давления на выходе.



Газорегуляторные пункты шкафные ГРПШ-03Б-07-2ПУ1, ГРПШ-03БМ-01-2ПУ1, ГРПШ-03БМ-04М-2ПУ1, ГРПШ-03Б-04-2ПУ1

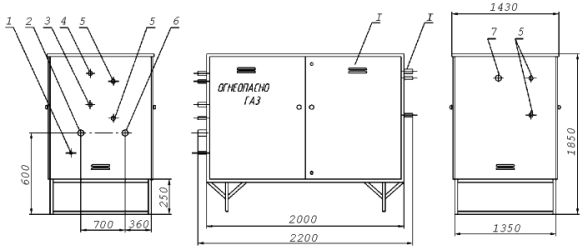

Габаритный чертеж УГРШ-50-2С:
1 — подвод импульса к регулятору (Ду 32); 2 — Рвых (Ду 50); 3 — вход ПСК25Н (Ду25); 4 — выход ПСК25Н (Ду 25); 5 — продувочный патрубок (Ду 20); 6 — Рвых (Ду 50); 7— выход ПСК25В (Ду 25)
