Пункты редуцирования газа «Оптимус-300», «Оптимус-1000», «Оптимус-7000», с основной и съемной обводной линией редуцирования (СОЛ)

Пункты редуцирования газа «Оптимус» предназначены для снижения высокого или среднего давления до требуемого, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений. Устройства Оптимус-300, Оптимус-1000, Оптимус-7000 имеют основную и съмную обводную линию. Пункты могут изготавливаться в блоке, в шкафу и на раме.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

ГРП торговых марок «Оптимус» и «Максимус» не выпускается

В связи с возросшим количеством подделок оборудования Завода ПГО Газовик – а именно газорегуляторных пунктов с названиями «Оптимус» и «Максимус» – было принято решение о смене названий в фирменной линейке.

В целях борьбы с этим процессом Компания "Газовик" зарегистрировала торговую марку "Газовичок", которые по техническим параметрам пересекается с линейками "Оптимус" и "Максимус", представленными в каталоге.

Исполнение в блоке

Предприятие-изготовитель: ООО «Завод ПГО «Газовик»

Кроме блочного исполнения пункты редуцирования Максимус изготавливаются на раме и в шкафу:

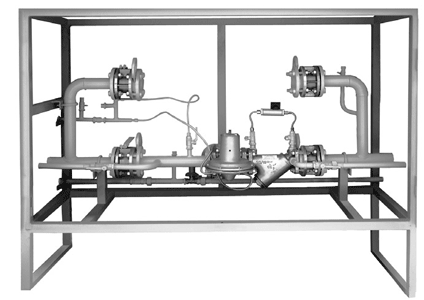

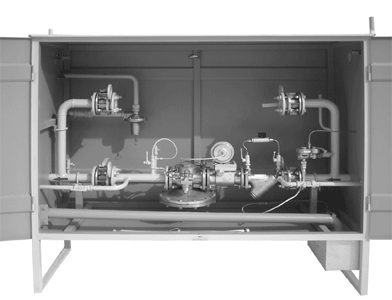

Исполнение в раме	Исполнение в шкафу

Условное обозначение

Пункты редуцирования газа «Оптимус-300», «Оптимус-1000», «Оптимус-7000», с основной и съемной
обводной линией редуцирования (СОЛ)

Типоряды пунктов редуцирования газа «Оптимус»

Модель	300	1000	7000
Применяемые регуляторы давления газа	РДНК-32 РДУ-32 и их модификации	РДНК-400 РДНК-1000 РДК-50 РДНК-У РДНК-50 РДСК-50 и их модификации	РДГ-50 РДБК-50 РДП-50 РДГ-П50 и их модификации

Стандартное климатическое исполнение пунктов — У1 ГОСТ 15150 (в исполнении «УХЛ» — по требованию заказчика). Исполнение на раме — У2–У4.

*Габаритные размеры изделий уточнять при заказе в — таблице указаны справочные данные

Купить Пункты редуцирования газа Оптимус-300, Оптимус-1000, Оптимус-7000 в Ростове-на-Дону

Предлагаем к поставкам Пункты редуцирования газа Оптимус-300, Оптимус-1000, Оптимус-7000. Компания работает с проверенными производственными площадками, что позволяет гарантировать заводское качество и техническую безупречность продукции. Осуществляем доставку заказа в Ростов-на-Дону в согласованные сроки.

Вам необходимо рассчитать бюджет проекта? Специалисты компании подготовят детальную спецификацию и итоговую стоимость. Уточнить цену можно по телефону у менеджеров отдела продаж. Также доступен вариант быстрой связи через форму обратного запроса на сайте: вы отправляете заявку, и мы оперативно выходим на связь для уточнения деталей.

Для правильного выбора исполнения оборудования настоятельно рекомендуем проконсультироваться с нашими техническими экспертами. Это позволит избежать ошибок при интеграции устройства в техпроцесс. Мы сопровождаем клиента на всех этапах: от выставления счета до передачи товара транспортной компании.

Пункты редуцирования газа «Оптимус» предназначены для снижения высокого или среднего давления газа до требуемого, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

узлы фильтрации;
линия редуцирования давления газа;
cъемная обводная линия (СОЛ), поставляемая по дополнительному заказу (см. стр. 934–935).

Принцип работы. Газ по входному трубопроводу через входной кран 8, фильтр 1 поступает к регулятору давления газа 2, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 13 поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 10 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительный запорный клапан, который может быть как встроенным в регулятор, так и располагающимся отдельно на линии редуцирования (поз.15 рис. 9.3), перекрывая вход газа в регулятор. На входном газопроводе установлен манометр 6, предназначенный для замера входного давления; для определения перепада давления на фильтрующей кассете служит индикатор перепада давления.

В случае ремонта оборудования при закрытом входном кране 8 основной линии газ поступает к потребителю по съемной обводной линии аналогично, как и по основной линии редуцирования. Контроль давления производится по выходному манометру 5. На участках газопровода после входного крана 8, после регулятора давления газа 2 и на СОЛ предусмотрены продувочные трубопроводы 3. После первого и перед последним запорным устройствами основной и обводной линии редуцирования установлены поворотные заглушки 11.

Схема пневматическая функциональная с комбинированными регуляторами: 1 — фильтр газовый с ИПД; 2 — регулятор давления газа; 3 — кран шаровой; 4 — кран под манометр; 5 — выходной манометр; 6 — входной манометр; 7 ,8, 9, 13 — кран шаровой; 10 — клапан предохранительный сбросной; 11 — поворотная заглушка; 12 — регулятор давления газа; 14 — газогорелочное устройство; СОЛ — съемная обводная линия редуцирования (поставляется по отдельному заказу)

Схема пневматическая функциональная с отдельными от регуляторов предохранительными запорными клапанами: 1 — фильтр газовый с ИПД; 2 — регулятор давления газа; 3, 7, 8, 9, 13 — кран шаровой; 4 — кран под манометр; 5 — выходной манометр; 6 — входной манометр; 10 — клапан предохранительный сбросной; 11 — поворотная заглушка; 12 — регулятор давления газа; 14 — газогорелочное устройство; 15 — клапан предохранительный запорный; СОЛ — съемная обводная линия редуцирования (поставляется по отдельному заказу)

Габаритный чертеж пункта редуцирования газа, исполнение в шкафу (ПРГШ): 1 — Рвх.; 2 — Рвых.; 3 — продувочный патрубок; 4 — подвод импульса к регулятору; 5 — вход ПСК; 6 — выход ПСК; 7 — дымоход

Габаритный чертеж пункта редуцирования газа, исполнение на раме (ГРУ): 1 — Рвх. ; 2 — Рвых.; 3 — продувочный патрубок; 4 — подвод импульса к регулятору; 5 — вход ПСК; 6 — выход ПСК

Наименование регулятора	ПРГШ, ГРУ*				Д_у (вход/выход)	Р_вх., МПа	Р_вых., Мпа	Мах. расход, м³/ч	МассаПГРШ/ГРУ,кг
Наименование регулятора	А, мм	B, мм	C, мм	D, мм	Д_у (вход/выход)	Р_вх., МПа	Р_вых., Мпа	Мах. расход, м³/ч	МассаПГРШ/ГРУ,кг
РДНК-32	1850	600	1550	600	32/32	1,2	0,002–0,0025	105	90/75
РДНК	1850	600	1550	600	50/50	1,2(0,6)	0,002–0,005	850	90/75
РДСК	1850	600	1550	600	32/32	1,2	0,01–0,3	1020	90/75
РДП-50	2000	700	1750	700	50/50	1,2	0,0015–0,6	6400	450/370
РДБК-50	2000	700	1750	700	50/50	1,2	0,001–0,6	5530	450/370
РДГ-50	2000	700	1750	700	50/50	1,2	0,0015–0,6	6040	450/370

Габаритный чертеж пункта редуцирования газа, исполнение в блоке (ПГБ): 1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 5 — дефлектор; 6 — молниеотвод; 7 — Рвх. ; 8 — Рвых.; 9 — продувочный патрубок; 10 — выход ПСК; 11 — электрощит; 12 — вход ПСК; 13 — подвод импульса к регулятору; 14 — выключатель

Наименование регулятора	ПГБ*				Д_у (вход/выход)	Р_входа, МПа	Р_выхода, Мпа	Мах. расход, м³/ч	Масса,кг
Наименование регулятора	А, мм	B, мм	C, мм	D, мм	Д_у (вход/выход)	Р_входа, МПа	Р_выхода, Мпа	Мах. расход, м³/ч	Масса,кг
РДНК-32	2000	1800	2500	650	32/32	1,2	0,002–0,0025	105	1800
РДНК	2000	1800	2500	650	50/50	1,2(0,6)	0,002–0,005	850	1800
РДСК	2000	1800	2500	650	32/32	1,2	0,01–0,3	1020	1800
РДП-50	2300	1800	2500	650	50/50	1,2	0,0015–0,6	6400	2400
РДБК-50	2300	1800	2500	650	50/50	1,2	0,001–0,6	5530	2400
РДГ-50	2300	1800	2500	650	50/50	1,2	0,0015–0,6	6040	2350
