Клапаны предохранительные запорные электромагнитные газовые КПЭГ-50П, КПЭГ-100П, КПЭГ-М-50, КПЭГ-М-100, КЗГЭ-50, КЗГЭ-100

Запросить цену

Клапаны поставляются с элекромагнитом переменного тока на 220 В. Срабатывание клапана происходит при прекращении поступления электрического сигнала. Пределы срабатывания не зависят от изменения входного давления.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

	КПЭГ-50П	КПЭГ-М-50	КЗГЭ-50	КПЭГ-100П	КПЭГ-М-100	КЗГЭ-100
Максимальное давление на входе, МПа	1,2	1,2	1,2	1,2	1,2	1,2
Условный проход Д_у	50	50	50	100	100	100
Габаритные размеры, мм
строительная длина, L	230	230	230	350	360	350
ширина	200	190	200	246	258	240
высота	373	300	368	435	455	436
Масса, кг, не более	16	8,5	24	32	18	35
Производитель*	1	3	2	1	3	2

*См. предприятие-изготовитель по порядковому номеру во вкладке "Производители".

Купить КПЭГ-50П, КПЭГ-100П, КПЭГ-М-50, КПЭГ-М-100, КЗГЭ-50, КЗГЭ-100 в Ростове-на-Дону

Основная задача компании – обеспечить промышленные предприятия качественным оборудованием без посреднических наценок. КПЭГ-50П, КПЭГ-100П, КПЭГ-М-50, КПЭГ-М-100, КЗГЭ-50, КЗГЭ-100 протестированы и рекомендованы к эксплуатации в непрерывных циклах. Мы берем на себя логистику и доставку в Ростов-на-Дону. Контроль движения груза осуществляется на всем пути следования.

Для получения точной стоимости оборудования свяжитесь с отделом продаж по телефону. Либо направьте спецификацию через форму обратной связи – наши сотрудники обработают запрос и подготовят расчет с учетом всех параметров. Компания работает с юридическими лицами, предусмотрены различные варианты оплаты.

Инженерная служба проводит бесплатные консультации по техническим характеристикам и условиям эксплуатации. Уточнить совместимость оборудования с уже имеющимися системами можно до момента выставления счета. Доставка в Ростов-на-Дону осуществляется только после тщательной проверки товара на складе. Такой подход позволяет поставлять оборудование, полностью готовое к вводу в эксплуатацию.

Клапан имеет (см. рисунок) корпус 1 с седлом, которое перекрывается клапаном 2 с резиновым уплотнителем 20, закрепленным на оси 3. На конце оси, выходящей наружу, жестко закреплен рычаг 6, который зацеплен с рычагом 7. На корпусе 1 закреплен электропривод, состоящий из электромагнита 8 с корпусом 9, в котором расположен шток 10 с втулкой 11.

Корпус электромагнита 9 оснащен фиксатором, расположенным на оси 17. Фиксатор служит для удержания клапана в открытом состоянии во время технологической подготовки оборудования. Подаваемый к клапану газ проходит через входной патрубок к выходному, если к электромагниту 8 подается соответствующее данному исполнению напряжение.

При прекращении подачи напряжения на электромагнит происходит перемещение втулки 11 под действием пружины 13. Упор 12, установленный на рычаге 7, выходит из зацепления с втулкой 11, освобождая связанные между собой рычаги 6 и 7, дает возможность оси 3 повернуться.

Усилие от пружин 4 и 5 передается клапану 2. Клапан 2 закрывает проход газа.

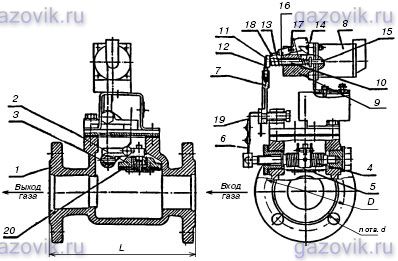

Клапаны предохранительно-запорные электромагнитные газовые КПЭГ, КЗГЭ:
1 — корпус; 2 — клапан; 3 — ось; 4, 5 — пружина; 6, 7 — рычаг; 8 — электромагнит; 9 — корпус электромагнита; 10 — шток; 11 — втулка; 12 — упор; 13, 14 — пружина; 15 — штифт; 16 — фиксатор; 17 — ось; 18 — винт; 19 — скоба; 20 — резиновый уплотнитель
