Клапаны предохранительные запорные КПЗ-25, КПЗ-32, КПЗ-40, КПЗ-50, КПЗ-80, КПЗ-100, КПЗ-150, КПЗ-200, КПЗ-250, КПЗ-300, КПЗ-350, КПЗ-400, КПЗ-450, КПЗ-500, КПЗ-600, КПЗ-700, КПЗ-800

КПЗ-25, КПЗ-32, КПЗ-40, КПЗ-50, КПЗ-80, КПЗ-100, КПЗ-150, КПЗ-200, КПЗ-250, КПЗ-300, КПЗ-350, КПЗ-400, КПЗ-450, КПЗ-500, КПЗ-600, КПЗ-700, КПЗ-800

Запросить цену

Клапаны предохранительные запорные КПЗ прямоточные предназначены для прекращения подачи газа потребителю при выходе контролируемого давления из заданных пределов. Они могут применяться вместо клапанов ПКН(В).

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

Рабочее давление на входе — 1,2 MПа.

Климатическое исполнение — УХЛ категории 3 по ГОСТ 15150-69.

Температура окружающей среды — от −60 °C до +40 °С.

Температура рабочей среды — до +100° С.

Присоединение — фланцевое по ГОСТ 12820-80.

Материал корпуса — сталь 20, сталь 09Г2С*.

*По специальному заказу.

	КПЗ-Н	КПЗ-С	КПЗ-В	КПЗ-В1
Пределы настройки контролируемого давления, МПа:
нижний	0,0003–0,003	0,01–0,12	0,003–0,03	0,1–0,4
верхний	0,002–0,075	0,06–0,32	0,03–0,75	0,2–0,75

Купить КПЗ-25, КПЗ-32, КПЗ-40, КПЗ-50, КПЗ-80, КПЗ-100, КПЗ-150, КПЗ-200, КПЗ-250, КПЗ-300, КПЗ-350, КПЗ-400, КПЗ-450, КПЗ-500, КПЗ-600, КПЗ-700, КПЗ-800 в Ростове-на-Дону

Компания обеспечивает прямые поставки промышленного оборудования, включая КПЗ-25, КПЗ-32, КПЗ-40, КПЗ-50, КПЗ-80, КПЗ-100, КПЗ-150, КПЗ-200, КПЗ-250, КПЗ-300, КПЗ-350, КПЗ-400, КПЗ-450, КПЗ-500, КПЗ-600, КПЗ-700, КПЗ-800. Продукция сертифицирована и полностью соответствует техническим регламентам, действующим на территории РФ. Мы организуем доставку в Ростов-на-Дону с соблюдением всех требований к транспортировке сложных технических изделий.

Для корректного расчета сметы рекомендуем запросить коммерческое предложение. Менеджеры предоставят актуальную стоимость оборудования после уточнения комплектации и условий оплаты. Связаться с отделом продаж можно по телефону в рабочее время либо отправить заявку через форму на сайте – в этом случае специалист перезвонит для уточнения деталей в течение дня.

Технические специалисты компании готовы проконсультировать по вопросам эксплуатации, производительности и совместимости оборудования с существующими производственными линиями. Мы поможем подобрать оптимальную модификацию, исключающую лишние затраты на избыточный функционал. Доставка в Ростов-на-Дону осуществляется после полного согласования спецификации и подписания договора.

Контролируемое давление подается в подмембранную полость механизма контроля 7, обусловливая положение наконечника 15 в среднем положении. При повышении или понижении давления в подмембранной полости сверх пределов настройки происходит перемещение наконечника 15 в ту или иную сторону и упор 12, установленный на рычаге 16, выходит из зацепления с наконечником 15, освобождает связанные между собой рычаги 16 и 6 и дает возможность оси 3 повернуться, при этом усилие, удерживающее наконечник 15 в вертикальном положении, должно быть в пределах 0,2…0,5 Н. При необходимости регулируется перемещение планки 17 по рычагу 16. Усилие от действия пружин 4 и 5 передается клапану 2, и клапан 2 закрывает проход газа. Приведение клапана 2 в рабочее состояние после срабатывания производится вручную поворотом рычагов 6 и 16 до фиксации их с наконечником 15, и клапан 2 удерживается в открытом положении.

Обозначение изделия	Д_у, мм	А, мм	В, мм	Н, мм	Масса, кг
КПЗ-25	25	230	244	312	13
КПЗ-32	32	230	244	312	14
КПЗ-40	40	230	244	312	15
КПЗ-50	50	230	244	312	16
КПЗ-80	80	350	273	379	40
КПЗ-100	100	350	273	379	41
КПЗ-150	150	600	367	490	115
КПЗ-200	200	600	372	495	115
КПЗ-250	250	755*	475*	610*	180*
КПЗ-300	300	800*	620*	850*	270*
КПЗ-350	350	800*	620*	850*	270*
КПЗ-400	400	960*	740*	930*	480*
КПЗ-450	450	960*	740*	930*	480*
КПЗ-500	500	1150*	890*	1050*	800*
КПЗ-600	600	1300*	1060*	1350*	1150*
КПЗ-700	700	1500*	1280*	1600*	1955*
КПЗ-800	800	1850*	1540*	1950*	2700*

*По специальному заказу.

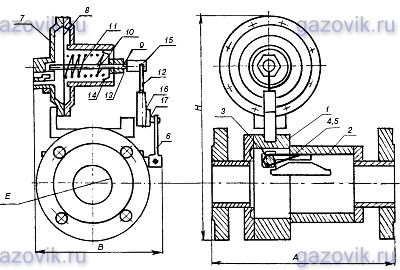

Клапан предохранительный запорный КПЗ:
1 — корпус; 2 — клапан; 3 — ось; 4,5 — пружины; 6, 16 — рычаги; 7 — механизм контроля; 8 — мембрана; 9 — шток; 10, 11 — пружины; 12 — упор; 13, 14 — втулки; 15 — наконечник; 17 — планка
